レフレックスラジオ

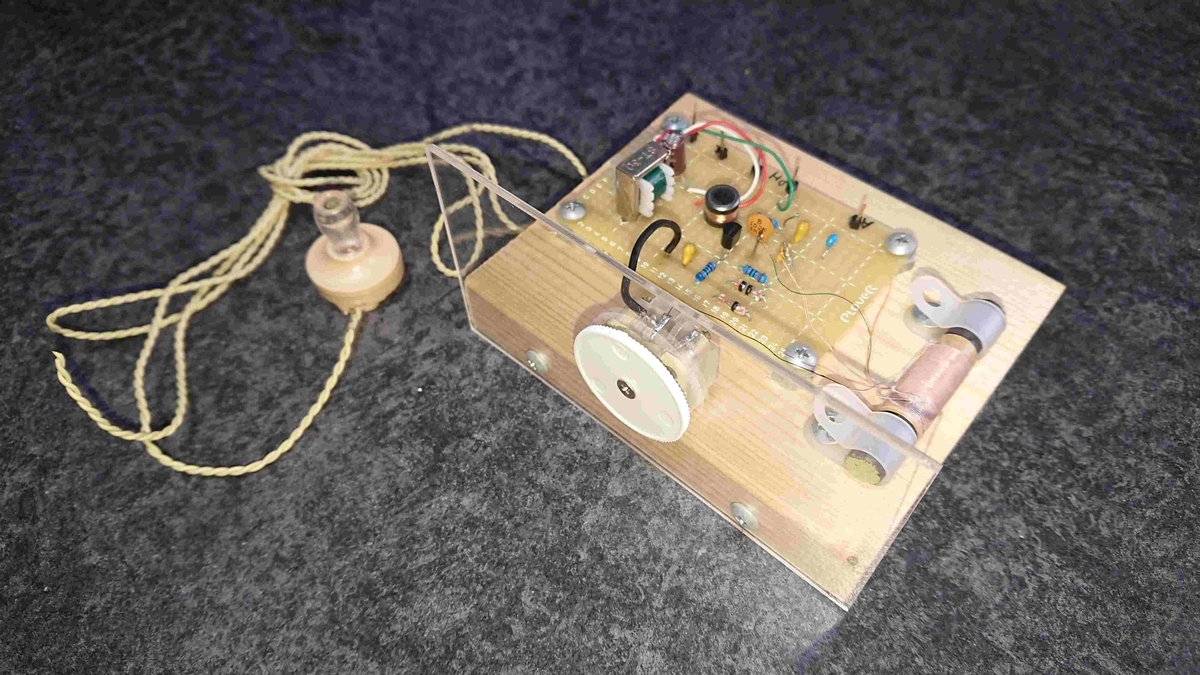

1石レフレックスラジオ
ベランダに出れば、微かに聞こえる😅
何もないところから聞こえる音に、
昔、ラジオ少年が夢中になるのも頷けると感じた。
1石とは、トランジスタ1個を使うこと。
レフレックス:反射という意味だろうか。

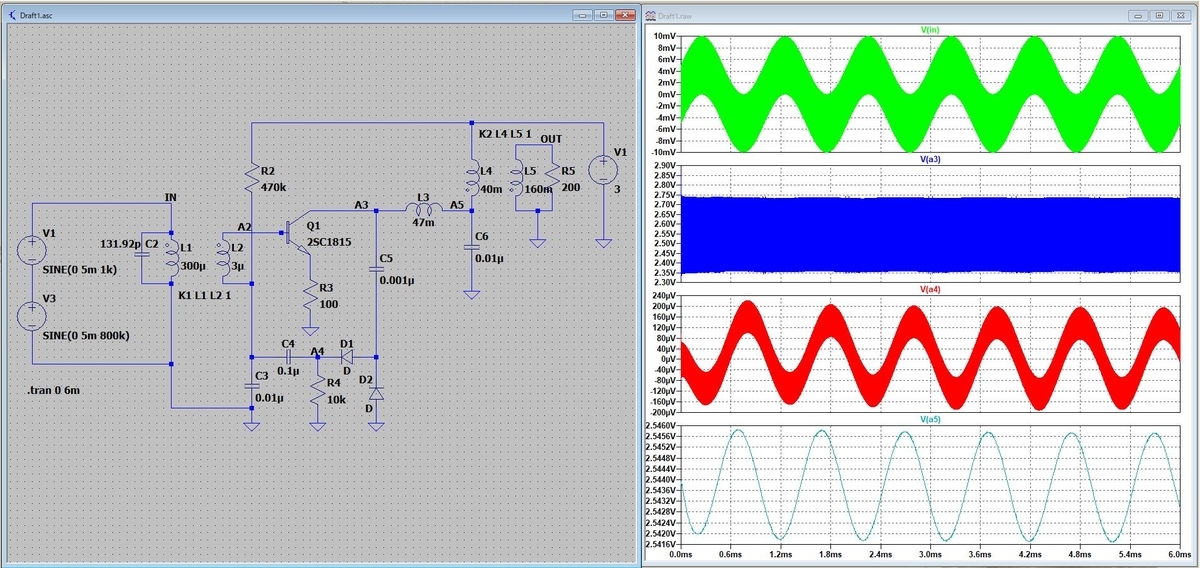

[LTspiceによる解析]
1kHzの音声に800kHzの搬送波(高周波)を載せたシミュレーション。
高周波がインダクタL3に反射されて、再度ぐるっと回って
ダイオードにより低周波が取り出され、再度、トランジスタの入力に入る。
トランジスタの再活用がまさに、一石二鳥。
ノードA3の時点ではまだ高周波が残っている。
ノードA4ではダイオードによりかなり高周波が減っている。
ノードA5では低周波のみ取り出せている。
